高铝聚轻

高铝聚轻隔热砖具有体积密度小、导热系数低、隔热性能优异、质量稳定的特点。
可用于各类高温炉窑的内衬或隔热层。采用机制一次成型，烧毁加入物法制造工艺外

同时保留传统泡沫致轻法，浇注成型，制品断面结构均匀，气孔形成互补贯通的蜂窝状

从而制品耐压强度与隔热性能均能达到行业水平。所有制品外形全部进行研磨整

形，尺寸偏差小，能满足炉窑砌筑的特殊需要。

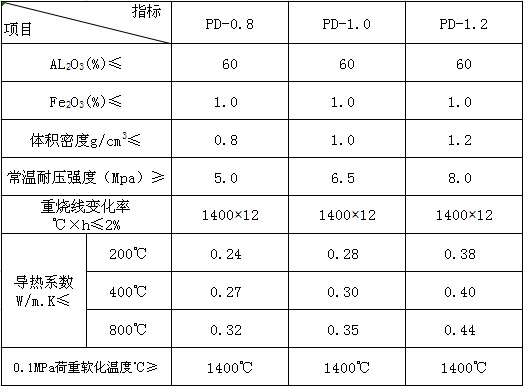

     氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。

体积密度0.4～1.35g/cm3。气孔率66%～73%，耐压强度1～8MPa。抗热震

性能较好。通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥

浆形式浇注、成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。

用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。

直接与火焰接触时，表面接触温度不得高于1350℃。

、
