低水泥浇注料

产品详情

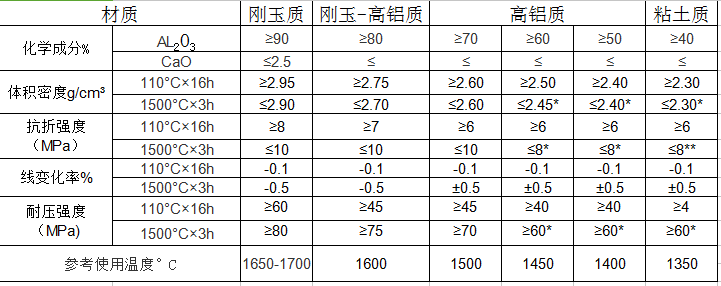

■ 高铝质低水泥浇注料是在粘土结合耐火浇注料的基础上开发的，在耐火细粉和结合剂组成的基质中，用超细粉（粒度<1μm）取代部分或全部氧化铝水泥，再加入少量的分散剂使超细粉均匀地分散于骨料颗粒之间，充填在亚微米级的空隙中，从而形成均匀、致密的组织结构。其主要品种有低水泥、超低水泥、无水泥或超微粉和溶胶结合等耐火浇注料，它集多数耐火浇注料的优点于一身，具有高密度、低气孔、高强度、低磨损、耐热震和抗侵蚀等特性。使用效果较好和社会经济效益显著。

■ 低水泥浇注料优点：低水泥耐火浇注料是指铝酸钙水泥结合的耐火浇注料中，CaO含量低于2.5%的浇注料也即铝酸钙水泥加入量约为普通铝酸钙水泥浇注料的1/2~1/3的浇注料。与传统耐火浇注料不同的是：低水泥耐火浇注料基质中是用与浇注料主材质化学成分相同或相近的具有凝聚结合作用的超细粉取代部分或大部分铝酸钙水泥，因此此类浇注料属于水化结合和凝聚结合共存的浇注料。

■ 由于用超细粉(微粉)取代了部分铝酸钙水泥，因而低水泥耐火浇注料具有如下优点：
1、浇注料中CaO含量较低，可减少材料中低共熔相的生成，从而提高了耐火度、高温强度和抗熔渣侵蚀性； 2、施工时浇注料的调和用水量只有普通浇注料的1/3~1/2，因而气孔率低，体积密度高； 3、浇注成型后，养护中生成的水泥化物少，在加热烘烤时不存在大量水化结合键破坏，而致使中温度强度下降，而是随着热处理温度的提高，强度也逐渐提高；4、浇注料的力度组成做适当调整就可配制成自流浇注料和泵灌浇注料。
